Karosserieteile

Rahmenteile für dein Motorrad

Rahmenteile sind alles, was außen am und rund um den Rahmen sitzt: Kotflügel, Seitenteile, Tankabdeckungen, Kennzeichenhalter, Motorschutzplatten, Sturzbügel und Frame Slider. Sie schützen Rahmen, Motor und Kühler vor Steinen, Asphalt und Sturzschäden – und sie bestimmen, wie die Maschine aussieht.

Ein Rahmenteil hat zwei Aufgaben gleichzeitig. Es muss die Energie aus einem Sturz oder einem Steinschlag aufnehmen, und es muss so exakt sitzen, dass es nicht scheuert, vibriert oder bei der nächsten harten Landung ein Halteauge ausreißt.

Deshalb zählt bei der Wahl mehr als die Farbe. Ein Plastikkit aus zu dünnem Material bricht im ersten wurzeligen Endurowald, und ein Sturzbügel mit zu schwachen Halterungen verlagert den Schaden nur in den Rahmen, statt ihn zu stoppen.

Dieser Guide behandelt Aufbau und Maße, welche Typen zu welcher Fahrweise passen, die Unterschiede der Materialien, wie du Verschleiß rechtzeitig erkennst und worauf du bei der Montage achten musst.

Im Sortiment findest du UFO, Polisport, Cycra, Blackbird Racing, Moose Offroad und Onedesign für Offroad, Zieger und SW-Motech für Landstraße und Touring sowie Zodiac, Drag Specialties, V-Twin, MCS, Heinz Bikes und Factory Effex für Custom und Harley.

Nutze Finde dein Motorrad auf Partsdenmark.de, dann siehst du nur die Rahmenteile, die zu genau deinem Baujahr und Modell passen – und es gibt kostenlosen Versand bei Bestellungen über 200 €.

So sind Rahmenteile aufgebaut und bemaßt

Rahmenteile werden entweder an den originalen Aufnahmepunkten am Rahmen oder an den Durchgangsschrauben des Motors befestigt. Materialstärke, Schraubendimension und Anzugsmoment sind die drei Zahlen, die du kennen musst, bevor du schraubst.

Schrauben, Gewinde und Anzugsmoment

Die meisten Kunststoffteile sitzen an M6, während Schutzteile aus Stahl und Aluminium typischerweise M8 oder M10 im Motorblock oder Rahmen nutzen.

• M6 in Kunststoff: leicht anziehen, typisch 6-8 Nm, und immer mit der originalen Scheibe unter dem Kopf
• M8 in Rahmen oder Motor: typisch 20-25 Nm in Stahl
• M10 Durchgangsschraube: typisch 40-45 Nm – halte dich immer an die Herstellerangaben für genau dein Modell
• Schraubensicherung an allen Schrauben, die dicht an Motor und Auspuff sitzen
• Nachziehen nach der ersten Ausfahrt und danach bei jedem Service

Verwendest du längere Schrauben für einen Crash Bar oder eine Skid Plate, muss die Gewindeeinschraubtiefe mindestens dem Schraubendurchmesser entsprechen. Sonst reißt das Gewinde beim ersten Schlag aus dem Aluminium.

Maße und Kennzeichnung bei Kunststoff und Stahl

Kunststoffteile werden nach Modell und Baujahrsspanne gekennzeichnet, nicht nach Maßen. Teile aus Stahl und Aluminium werden dagegen oft in Rohrdurchmesser und Blechstärke angegeben.

• Sturzbügel: Stahlrohr mit typisch 25-27 mm Durchmesser, pulverbeschichtet
• Motorschutzplatten: Aluminium ab etwa 4 mm, HDPE-Kunststoff ab etwa 6 mm
• Frame Slider: Pucks aus Nylon, POM oder UHMW-PE auf Stahlschraube
• Kotflügel und Seitenteile: Polypropylen, gekennzeichnet nach OEM-Farbcode

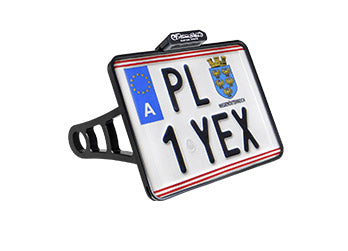

• Kennzeichenhalter: nach deinem eigenen Kennzeichen messen, nicht nach Länderkürzel

Bei Kunststoff ist die Baujahrsspanne entscheidend. Ein Kotflügel aus einem Generationswechsel passt selten auf das Vorjahr, auch wenn er auf dem Bild gleich aussieht.

Rahmenteile nach deiner Fahrweise wählen

Kurz gesagt: Bei Offroad geht es um Kunststoff und Unterbodenschutz, auf der Landstraße um Gleitschutz im Sturz, und bei Custom um Passform und Finish. Die Tabelle fasst die Unterschiede zusammen.

Fahrstil	Typ	Vorteile	Nachteile	Marken im Sortiment
Motocross und Rennstrecke	Komplettes Plastikkit mit Fender, Panels und Number Plate	Leicht, OEM-Passform, schnell zwischen den Läufen zu wechseln	Schleift und verkratzt schnell, hält Felsterrain nicht stand	UFO, Polisport, Blackbird Racing
Enduro und Hardenduro	Skid Plate, kräftige Body-Teile und Replacement Radiator-Schutz	Steckt Steinschlag und Baumstümpfe weg, schützt Kühler und Kurbelgehäuse	Gewicht, und Aluminium kann Schlamm sammeln	Cycra, Moose Offroad, Polisport
Landstraße und Sport	Frame-Slider, Achsslider und schlanker Plate Holder	Begrenzt den Schaden beim Sturz mit niedriger Geschwindigkeit, dezent	Erfordert korrekte Schraube und Gewindeeinschraubtiefe, um zu wirken	Zieger, Onedesign, SW-Motech
Touring und Reise	Crash Bar, Motorschutz und Cover-Teile	Schützt Verkleidung und Zylinder, trägt Zusatzscheinwerfer	Erhöht die Breite, deutlich teurer als Slider	SW-Motech, Zieger, MCS
Custom und Cruiser	Fender, Struts, Gas- und Oil-Teile, License-Halter	Verändert die Linie der Maschine, große Auswahl im Finish	Erfordert oft Anpassung und Nachlackierung	Drag Specialties, V-Twin, Zodiac, Heinz Bikes

Fährst du gemischt – unter der Woche pendeln, am Wochenende Schotter – dann setze den Schutz vor die Optik. Eine Skid Plate und ein Satz Slider retten teure Komponenten, während ein neues Plastikkit nur das Aussehen rettet.

Bei älteren Maschinen ist es oft günstiger, ein komplettes Replacement-Kunststoffset zu tauschen, als Risse zu flicken – denn neue Schraublöcher und korrekte Passform beseitigen die Vibrationen, die die Risse überhaupt erst verursacht haben.

Hast du eine Maschine mit Verkleidung, gehören die Rahmenteile eng mit der Front zusammen. Sieh dir auch Windschilder und Verkleidungen an, wenn du die Front von Grund auf aufbaust.

Materialien und Varianten erklärt

Das Material entscheidet, ob das Teil zurückfedert, bricht oder sich durchscheuert. Die drei Hauptgruppen sind Kunststoff, Aluminium und Stahl.

Polypropylen und andere Kunststoffe

Kotflügel, Seitenteile und Nummerntafeln werden in Polypropylen gespritzt, weil das Material weit nachgibt, ohne zu brechen, und nach einem Sturz in die Form zurückfindet. UFO, Polisport und Blackbird Racing liefern Kunststoff in OEM-Farben, sodass er zu dem passt, was bereits an der Maschine sitzt.

Resin-Teile und dickerer Body-Kunststoff kommen dort zum Einsatz, wo mehr Steifigkeit gefragt ist, zum Beispiel bei Tankabdeckungen und Luftfilterkasten. Kunststoff verträgt abrasiven Verschleiß nicht besonders gut, deshalb muss eine Kunststoff-Motorschutzplatte häufiger kontrolliert werden als eine aus Aluminium.

Aluminium

Aluminium wird für Motorschutzplatten, Kühlerschutz und Halterungen verwendet. Es ist steif, leicht und steckt einen harten Schlag ohne Riss weg, verbiegt sich aber dauerhaft dort, wo Kunststoff zurückgefedert wäre.

Cycra und Moose Offroad fertigen Aluminiumteile, die an den originalen Punkten verschraubt werden. Beachte, dass Aluminium auf Aluminium scheuern kann – verwende Gummibuchsen oder die mitgelieferten Distanzstücke.

Stahl und Gleitmaterialien

Sturzbügel werden aus pulverbeschichtetem Stahlrohr gefertigt, weil Stahl kontrolliert nachgibt und die Energie auf mehrere Befestigungspunkte verteilt. SW-Motech und Zieger bauen ihre Bügel um die originalen Aufnahmen des Rahmens herum auf.

Frame Slider nutzen ein weiches Gleitmaterial – Nylon, POM oder UHMW-PE – das sich auf dem Asphalt abschleifen soll, statt zu greifen. Greift der Puck, wird die Energie direkt in den Rahmen geleitet, und genau das sollen die Slider verhindern.

Verschleiß, Lebensdauer und Wartung

Rahmenteile fallen selten plötzlich aus. Sie reißen von einem Schraubloch aus ein, werden durch UV spröde, oder die Schrauben lösen sich über einige hundert Kilometer – und alle drei Dinge lassen sich rechtzeitig erkennen.

Risse rund um Schraublöcher

Der erste Riss beginnt fast immer an einem Befestigungspunkt, weil sich dort die Vibrationen sammeln. Leuchtest du das Seitenteil von innen an, zeigt sich ein beginnender Riss als heller Streifen im Kunststoff.

Ein Seitenteil mit Rissen an zwei oder mehr Löchern muss ersetzt werden. Es hält nicht, mit Kabelbindern zusammengeflickt zu werden, und es belastet die Nachbarpunkte, bis auch die aufgeben.

UV, Verfärbung und spröder Kunststoff

Kunststoff, der mehrere Saisons draußen gestanden hat, wird an der Oberfläche kreidig und verliert seine Flexibilität. Kannst du eine Kotflügelkante nicht leicht zusammenbiegen, ohne dass es knackt, ist das Material spröde.

Graphic-Kits und Dekore schützen den Kunststoff darunter tatsächlich, verdecken aber auch beginnende Risse. Kontrolliere immer hinter der Grafik, wenn du die Seitenteile ohnehin abgenommen hast.

Lose Schrauben und verschlissene Pucks

Kontrolliere alle Halterungsschrauben nach der ersten Ausfahrt und danach im Gelände alle 500-1000 km. Eine lose Halterung ruiniert das Gewinde lange bevor das Teil selbst versagt.

Ein Frame Slider wird getauscht, wenn der Puck nach einem Sturz schief abgeschliffen oder bis auf die Halterung heruntergefahren ist, und ein Pad oder eine Gummibuchse wird getauscht, wenn sie plattgedrückt ist. Beides ist die günstigste Stelle, um mit einem Update des Schutzes anzufangen.

Montage in der Praxis

Die meisten Rahmenteile lassen sich zu Hause mit normalem Werkzeug montieren, aber die Reihenfolge ist entscheidend. Setze zuerst alle Schrauben lose ein, richte das Teil aus und ziehe dann über Kreuz an.

Ziehst du eine Schraube zuerst ganz fest, verziehst du das Teil und die übrigen Löcher treffen nicht mehr. Bei Kunststoffteilen entstehen dadurch Spannungen, die später genau an diesen Löchern zu Rissen werden.

Für Sturzbügel und Motorschutzplatten musst du die Durchgangsschrauben des Motors oft lösen – nicht entfernen. Löse immer nur eine nach der anderen und stütze den Motor ab, wenn du mehrere gleichzeitig herausnehmen musst.

Kennzeichenhalter von Zieger, Onedesign und Heinz Bikes werden mit Halterungen für Blinker und Beleuchtung geliefert. Kontrolliere, dass das Kennzeichen sichtbar und fest sitzt und dass die Kabelführung nicht spannt, wenn das Hinterrad durchfedert.

Bei Custom-Projekten mit Fender und Struts von Drag Specialties, V-Twin oder Zodiac musst du mit Vorbohren und Anpassen rechnen. Montiere alles unbehandelt zur Probe, bevor etwas zur Lackierung geht.

Häufige Fragen zu Rahmenteilen

Hier sind die Fragen, die uns am häufigsten zu Kotflügeln, Seitenteilen, Slidern und Schutzteilen gestellt werden.

Passt Kunststoff einer Marke auf ein anderes Baujahr?

Nein. Kunststoff folgt der Modellgeneration, und selbst ein halbes Jahr Unterschied kann die Schraublöcher verschieben. Nutze Finde dein Motorrad, dann wird das Sortiment auf dein genaues Baujahr gefiltert.

Frame Slider oder Sturzbügel – was schützt besser?

Slider sind am besten für Sportmaschinen und niedrige Stürze, bei denen die Maschine rutscht. Sturzbügel schützen breiter und tragen das Gewicht eines schweren Tourers, bauen aber mehr auf und sind deutlich teurer.

Hast du Platz für beides, ergeben sie zusammen die beste Abdeckung von Motor und Verkleidung. Sieh dir die Auswahl an Frame Slidern für dein Modell an.

Kann ich Kunststoffteile in einer anderen Farbe lackieren?

Polypropylen braucht einen Primer für Kunststoff, sonst löst sich der Lack bei der ersten Wäsche mit dem Hochdruckreiniger. Die meisten wählen stattdessen ein Graphic-Kit von Factory Effex oder Blackbird Racing, das der Reinigung besser standhält.

Wie dick muss eine Motorschutzplatte sein?

Für Schotter und Waldwege reicht Kunststoff ab etwa 6 mm. Fährst du Fels und Hardenduro, solltest du auf Aluminium ab etwa 4 mm gehen, das den Schlag verteilt, statt lokal nachzugeben.

Muss ich überall Schraubensicherung verwenden?

Verwende mittelfeste Schraubensicherung an allen Schrauben in Metallhalterungen nahe am Motor, wo die Vibrationen am stärksten sind. Lass sie bei Kunststoff weg – dort erledigen eine Scheibe und das korrekte Moment die Arbeit, ohne das Material zu zerstören.

Willst du das gesamte Äußere der Maschine auf einmal zusammenstellen, findest du Kotflügel und Seitenteile auch unter Karosserieteile und Kotflügel, während die Front mit Windschildern und Verkleidungen fertiggestellt wird.

Alle Rahmenteile auf Partsdenmark.de sind durch 2 Jahre Gewährleistung abgedeckt, und wir bieten europäischen Preis-Match, wenn du denselben Artikel bei einem europäischen Händler günstiger findest. Es gibt kostenlosen Versand bei Bestellungen über 200 €.
