Elektrik und Instrumente für dein Motorrad

Die Elektrik hält dein Motorrad am Laufen: Die Lichtmaschine liefert Strom, die Zündung entflammt das Gemisch, und die Instrumente sagen dir, ob alles funktioniert. Fällt ein Glied in der Kette aus, bleibt das Motorrad stehen — meist weit weg von zu Hause.

Ein Motorrad hat ein kleines Ladesystem mit geringer Reserve. Stator, Regler und Batterie arbeiten eng zusammen, und ein schwaches Glied belastet schnell die beiden anderen.

Deshalb ist die Wahl der Komponenten entscheidend. Ein unterdimensionierter Regler, eine falsche Zündkerze oder ein Kabelsatz mit zu dünnen Leitern verursacht Fehler, die schwer zu finden und zeitaufwendig sind.

Dieser Guide behandelt den Aufbau des Ladesystems, die Zündungsteile, Instrumente und Verkabelung, wie du nach deinem Fahrprofil auswählst, wie du Verschleiß rechtzeitig erkennst und worauf du bei der Montage achten musst.

Die Kollektion umfasst über 10.000 Artikelnummern, der Großteil davon ab Lager. Du findest Rick's Motorsport Electric, Cycle Electric, Drag Specialties, Namz, MCS, Zodiac, Moose Offroad, NGK Spark Plugs, Parts Unlimited, Parts Europe, V-Twin, Sumax, Dakota Digital, Accel und Dynatek.

Nutze Finde dein Motorrad auf Partsdenmark.de, dann wird die Auswahl auf Teile gefiltert, die genau zu deinem Modell und Baujahr passen — und denk daran: kostenloser Versand ab 200 €.

Das technische Grundwissen zu Ladesystem und Zündung

Eine moderne Motorrad-Elektrik ist ein 12-V-Gleichstromsystem, in dem ein Stator Wechselstrom erzeugt, ein Rectifier Regulator ihn gleichrichtet und begrenzt und die Batterie als Puffer dient. Die Zündung bezieht ihren Strom aus demselben Netz über eine Coil und einen Satz Zündkerzen.

Bauteile des Ladesystems und Kennwerte

Du kannst das gesamte Ladesystem mit einem gewöhnlichen Multimeter messen, wenn du die erwarteten Werte kennst.

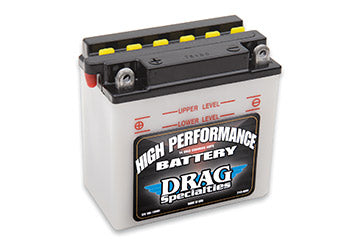

• Batterie in Ruhe: 12,6–12,8 V bei einer voll geladenen Agm-Batterie; unter 12,4 V muss sie geladen werden.
• Ladespannung bei Drehzahl: typisch 13,8–14,5 V an den Polen gemessen.
• Stator: liefert Wechselstrom, dessen Spannung mit der Drehzahl steigt; die Wicklungen haben sehr niedrigen Widerstand und dürfen keinen Masseschluss haben.
• Rectifier und Regulator: wandeln Wechselstrom in Gleichstrom und führen überschüssige Energie als Wärme ab — deshalb sitzen sie im Fahrtwind.

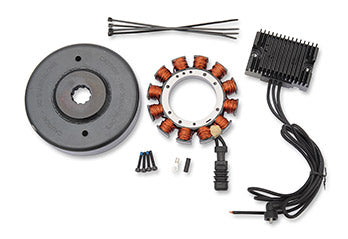

• Alternator und Charging-Kits: Rotor, Stator und Regler als Gesamtsystem aufeinander abgestimmt.

Zündung, Instrumente und Verkabelung

Zündungsseite und Instrumente teilen sich dieselben Kabel, Stecker und Sicherungen, und genau dort sitzt der Fehler oft tatsächlich.

• Plug: Zündkerzen gibt es mit 10, 12 und 14 mm Gewinde und in verschiedenen Wärmewerten, wobei eine höhere NGK-Zahl eine kältere Kerze bedeutet.
• Elektrodenabstand: typisch 0,6–1,0 mm je nach Modell und Zündsystem.
• Coil: Zündspulen gibt es als Einzel- und Doppelausgang sowie als Stick Coils.
• Gauges, Dashes und Speedometer: mechanischer Antrieb über Cable oder elektronisches Signal vom Rad- oder Getriebesensor.
• Switch und Cable: Schalter, Kabelbäume, Stecker und Verlängerungssätze für lenkermontierte Armaturen.

Ein Cover schützt die Kabeldurchführung des Stators und die Kühlrippen des Reglers vor Steinen und Wasser — kleine Teile mit großer Bedeutung für die Lebensdauer.

Elektrik und Instrumente nach deinem Fahrprofil wählen

Die Wahl hängt davon ab, wie viel Strom du ziehst und wie stark die Teile belastet werden. Eine Pendlermaschine mit Serienbeleuchtung stellt ganz andere Anforderungen als ein Tourer mit Zusatzscheinwerfern, Heizgriffen und Soundsystem.

Fährst du überwiegend kurze Strecken in der Stadt, erreicht die Batterie selten die volle Ladung. Hier zählt eine gesunde Agm-Batterie und ein funktionierender Regulator mehr als zusätzliche Leistung vom Stator.

Baust du um, dann plane die Elektrik zuerst. Instrumente, Schalter und Kabelbaum müssen als Ganzes gewählt werden, sonst endest du mit Adaptern und Verbindungsstellen, die später schlechte Kontakte verursachen.

Materialien und Varianten erklärt

Der Unterschied zwischen zwei scheinbar gleichen Teilen liegt in Materialien, Wicklungen und Elektronik. Sie entscheiden darüber, ob das Teil eine Saison oder zehn hält.

Stator, Wicklungen und Lack

Ein Stator besteht aus Kupferdraht, der um einen Eisenkern gewickelt und durch Isolierlack geschützt ist. Die Qualität des Lacks und die Imprägnierung entscheiden darüber, wie lange die Wicklung Hitze und Ölbad standhält.

Billige Nachbauten versagen typischerweise an der Durchführung oder zwischen zwei Wicklungen, was zu sinkender Ladespannung bei hohen Drehzahlen führt. Rick's Motorsport Electric und Cycle Electric liefern Statoren mit kräftiger Isolierung für Standard- und High output-Aufbauten.

Zündkerzen: Kupfer, Platin und Iridium

Eine Kupfer-Zündkerze leitet Wärme gut ab und ist der günstigste Einstieg, doch die Mittelelektrode verschleißt schneller. Platin und Iridium haben dünnere, verschleißfestere Elektroden, die die Zündspannung länger stabil halten.

NGK Spark Plugs deckt fast alle Plug-Anforderungen ab, von klassischen V-Twins bis zu modernen Endurumotoren. Wähle immer den vom Hersteller angegebenen Wärmewert — ein falscher Wärmewert führt entweder zu Verrußung oder zu Überhitzung.

Instrumente: mechanisch, elektronisch und digital

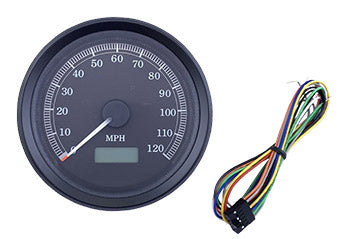

Mechanische Gauges werden über ein Cable von Vorderrad oder Getriebe angetrieben und sind einfach zu diagnostizieren. Elektronische Speedometer-Einheiten nutzen ein Impulssignal und lassen sich auf geänderte Radgröße oder Übersetzung kalibrieren.

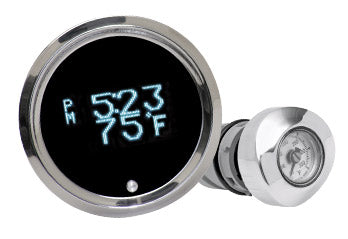

Digitale Dashes von Dakota Digital fassen Geschwindigkeit, Drehzahl, Tankanzeige und Warnleuchten in einem Gehäuse zusammen. Das bedeutet weniger Löcher in der oberen Gabelbrücke und eine einfachere Kabelführung, erfordert aber den richtigen Signaleingang.

Verschleiß, Lebensdauer und Wartung

Elektrikteile sterben selten ohne Vorwarnung. Spannungsabfall, unstabile Instrumente und ein träger Anlasser sind frühe Anzeichen, auf die du noch reagieren kannst.

Ladesystem und Batterie

Miss die Ladespannung bei warmem Motor. Liegt sie bei höheren Drehzahlen unter 13,5 V, sind Stator oder Rectifier Regulator am Ende; über 15 V kocht der Regler die Batterie trocken.

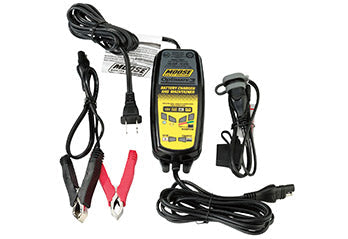

Eine Agm-Batterie hält bei richtiger Pflege typischerweise drei bis fünf Saisons. Nutzt du über den Winter eine Erhaltungsladung, verlängerst du die Lebensdauer spürbar.

Braune oder geschmolzene Stecker am Regler sind ein klares Zeichen für Übergangswiderstand und müssen behoben werden, bevor du neue Teile montierst.

Zündung und Zündkerzen

Standard-Zündkerzen werden typischerweise alle 10.000–20.000 km gewechselt, während Iridium und Platin deutlich länger halten. Wechsle immer alle Kerzen auf einmal und kontrolliere den Elektrodenabstand vor der Montage.

Das Kerzenbild sagt viel aus: Ein hellgrauer bis hellbrauner Isolator ist normal, schwarzer Ruß deutet auf ein zu fettes Gemisch hin, ein weißer, blasiger Isolator auf ein zu mageres Gemisch oder eine zu heiße Kerze.

Anlasser, Schalter und Kabelbaum

Ein Starter, der langsam dreht oder klickt, liegt meist an schlechten Masseverbindungen oder einer müden Batterie — nicht am Motor selbst. Miss den Spannungsabfall über dem Anlasserkabel während des Startens, bevor du den Anlasser verurteilst.

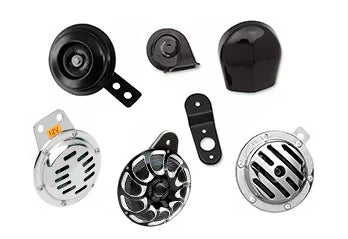

Switch-Einheiten am Lenker sind Wasser und Vibration ausgesetzt. Fallen Blinker oder Hupe sporadisch aus, sitzt der Fehler typischerweise im Schalter oder im Stecker hinter dem Scheinwerfergehäuse.

Fehlersuche und Montage in der Praxis

Fang immer bei Batterie und Masse an. Über die Hälfte aller Elektrikfehler an Motorrädern geht auf eine schwache Batterie oder eine schlechte Masseverbindung zurück, und beides lässt sich in wenigen Minuten prüfen.

Klemme den Minuspol ab, bevor du am Kabelbaum arbeitest. Das schützt dich, die Instrumente und eventuelle Steuergeräte vor Kurzschluss während der Montage.

Beim Wechsel von Stator oder Alternator solltest du gleichzeitig Rotor und Magnete kontrollieren. Ein Rotor mit losen Magneten zerstört den neuen Stator kurz nach der Montage.

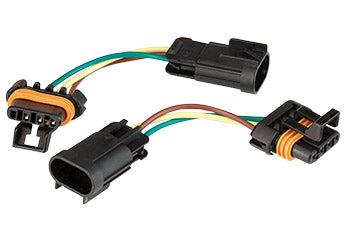

Verwende Quetschverbinder mit Schrumpfschlauch statt Schnellverbinder und verlege die Kabel so, dass sie nicht am Rahmen oder am Lenkanschlag scheuern. Namz und MCS haben Verlängerungssätze und Kabelbäume, die zu den Originalsteckern passen, sodass du nicht in den vorhandenen Kabelbaum schneiden musst.

Setze Zündkerzen zuerst von Hand ein und ziehe sie dann nach Herstellerdrehmoment an. Eine ohne Drehmomentschlüssel angezogene Zündkerze ist eine der häufigsten Ursachen für zerstörte Gewinde im Zylinderkopf.

Häufige Fragen zu Elektrik und Instrumenten

Hier sind die Fragen, die uns am häufigsten von Kunden gestellt werden, die selbst Fehler suchen und Elektrikteile an ihrem Motorrad montieren.

Woran erkenne ich, ob der Stator oder der Regler defekt ist?

Miss die Wechselspannung des Stators direkt am Stecker bei laufendem Motor; sie muss gleichmäßig mit der Drehzahl steigen und zwischen allen Pins gleich sein. Miss anschließend den Widerstand gegen Masse — besteht Durchgang, ist der Stator defekt.

Sind die Werte des Stators in Ordnung, die Ladespannung an der Batterie aber niedrig oder unstabil, deutet das auf den Rectifier Regulator oder einen schlechten Stecker dazwischen hin.

Soll ich ein High output Ladesystem wählen?

Nur wenn dein tatsächlicher Stromverbrauch die Kapazität des Originalsystems übersteigt, typischerweise bei Zusatzscheinwerfern, Heizbekleidung und Soundsystem. Fährst du serienmäßig, bringt ein größeres Charging-Kit keinen Vorteil.

Kann ich ein digitales Instrument an einem älteren Motorrad montieren?

Ja, aber du brauchst ein brauchbares Geschwindigkeitssignal. Hat die Maschine nur mechanischen Antrieb, erfordert das einen Sensor oder einen Wandler, und das Drehzahlsignal muss von der Coil oder vom Zündmodul abgegriffen werden.

Dakota Digital-Einheiten lassen sich sowohl auf Radgröße als auch auf Impulszahl kalibrieren, sodass die Anzeige nach dem Umbau korrekt ist.

Welche Zündkerze passt zu meinem Motorrad?

Verwende immer den vom Hersteller empfohlenen Wärmewert und die richtige Gewindelänge. Filtere mit Finde dein Motorrad, dann bekommst du die Plug-Varianten von NGK Spark Plugs, die zu deinem Modell und Baujahr passen.

Warum brennt meine Sicherung immer wieder durch?

Eine Sicherung, die immer wieder durchbrennt, ist ein Kurzschluss — kein Sicherungsproblem. Typische Stellen sind eingeklemmte Kabel beim Lenkereinschlag, an der Schwinge oder unter dem Tank.

Setze niemals eine stärkere Sicherung ein, um weiterzukommen. Die Leitung ist auf den Originalwert ausgelegt, und eine zu große Sicherung verlagert den Schaden nur ins Kabel.

Willst du tiefer ins System einsteigen, findest du die Stromversorgung unter Batterien, während Start- und Zündungsteile wie Starter, Coil und Zündmodule unter Anlasser und Zündung liegen. Kabel, Stecker und Schalter findest du gesammelt unter Kabel und Schalter.

Alle Elektrikteile auf Partsdenmark.de werden mit 2 Jahre Gewährleistung verkauft, und wir bieten europäischen Preis-Match, wenn du denselben Artikel bei einem europäischen Händler günstiger findest. Nutze Finde dein Motorrad, um genau die Teile zu sehen, die zu deiner Maschine passen — und denk an kostenlosen Versand ab 200 €.
